产品特点：

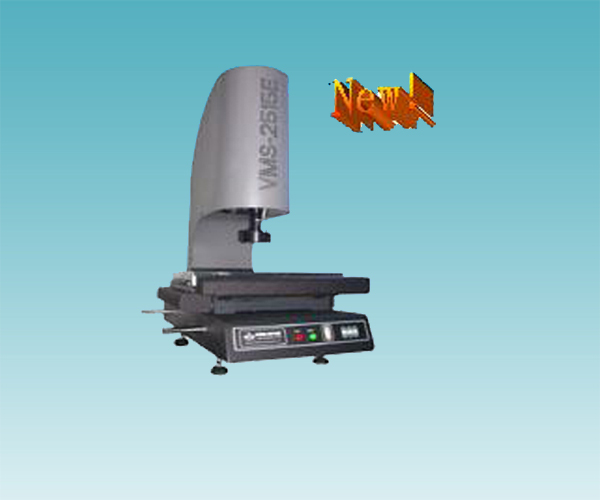

VMS-2515E是我公司新研制CNC型影像测量仪,它具有以下特点：
☆采用双重闭环运动控制,电机在高速运动时具有精确的定位性能。
☆采用本公司开发的嵌入式模块控制电机,提高了电机响应速度，还简化了仪器与PC机的接口,PC机与仪器USB线与S端子线连接。
☆采用花岗岩平台，外观简洁大方。
☆表面光由独立24组光源组成，每一组均为恒流源驱动，200极连绩可调
☆配有我公司专用M2D-CNC软件，大大提高测量效率。
|
工 |
||
| 金属台尺寸(mm) | 450*280 | |
| 玻璃台尺寸(mm) | 306*196 | |
| 运动行程(mm) | 250×150 Z轴升降:150mm(调焦) | |
| 电机 三轴运动速度 100mm/s 三维定位精度 0.001mm | ||
|
测量与瞄准系统(标准配备) |
摄影机：日本原装1/2"彩色CCD摄影机 |
|
|
双焦物镜倍率(美国NAVITAR)：0.7~4.5X 工作距离：92mm |
||
|
视频总倍率：30~190X 物方视场：10.6~1.6mm |
||
|
X.Y坐标示值误差≤(3+L/75)μm |
||
| X.Y.Z光栅尺解析度：0.0005mm | ||
| 仪器重量 | 146kg | |
|
◆ 照明：表面光源与透射光源均用LED，亮度可调 电源：AC220V/AC110V，50HZ，≤100W |
||
| 仪器配件 | 1X镜筒(标准配备) | 0.5镜筒(选配) | 工作距离(mm) | ||
| 双焦镜 | 0.7X~4.5X | 0.7X~4.5X | |||
| 附加镜 | 视频倍率 | 物方视场(mm) | 视频倍率 | 物方视场(mm) | |
| 0.5X(选) | 15X~95X | 20~3.2 | 7.5X~48X | 40-6.4 | 175 |
| 标准配备 | 30X~190X | 10~1.6 | 15X~95X | 20~3.2 | 92 |
| 2X(选) | 60X~380X | 5~0.8 | 30X~190X | 10~1.6 | 36 |
