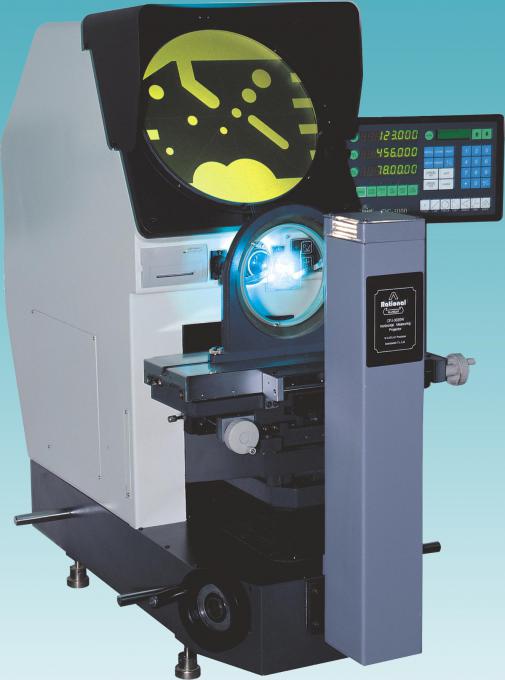

仪器用途： CPJ-3020Wφ300mm卧式投影仪是一种集光、机、电、电脑一体化的精密高效光学计量仪器。它被广泛应用于机 械、模具、工具、仪表、电子、轻工等行业，是计量室和生产车间不可缺少的一种计量检 定设备。可用它高效检测各种形状复杂工件的轮廓尺寸和表面现状，如样板、冲压件、凸 轮、螺纹、齿轮、成形铣刀等各种工具、刀具和零件。 规格参数:
| 投影屏 |
直径：Ø300mm，旋转范围：0~360º；数显分辨率：1’或0.01º |
||||
| 物镜 | 倍率： | 10X（标） | 20X（选） | 50X（选） | 100X（选） |
| 工作距离： | 77.7 | 44.3 | 38.4 | 25.3 | |
| 物方视埸： | φ30 | φ15 | φ6 | φ3 | |
| 测量范围:X=200,Z=100;调焦范围:Y=75(调焦) | |||||
| X、Z轴数显分辨率：0.001,坐标示值误差≤(4+l/25)μm | |||||
|
2D数据处理系统 |
DC-3000 多功能数据处理系统，全中文显示可做多点采样，座标旋转，点、 线、距离，角度检测 |
||||
|
仪器照明 |
透射24V 150W,反射24V 150W(带照明 光纤) |
||||
|
仪器电源 |
110V/220V,50/60Hz，400W |
||||
|
仪器尺寸 |
长X宽X高（mm）：1090×830×1010 |
||||
|
仪器重量 |
160kg |
||||
|
选购件 |
微型打印机、光学寻边器、M2D软体 等，详情请查阅投影仪附件明细 |
||||
